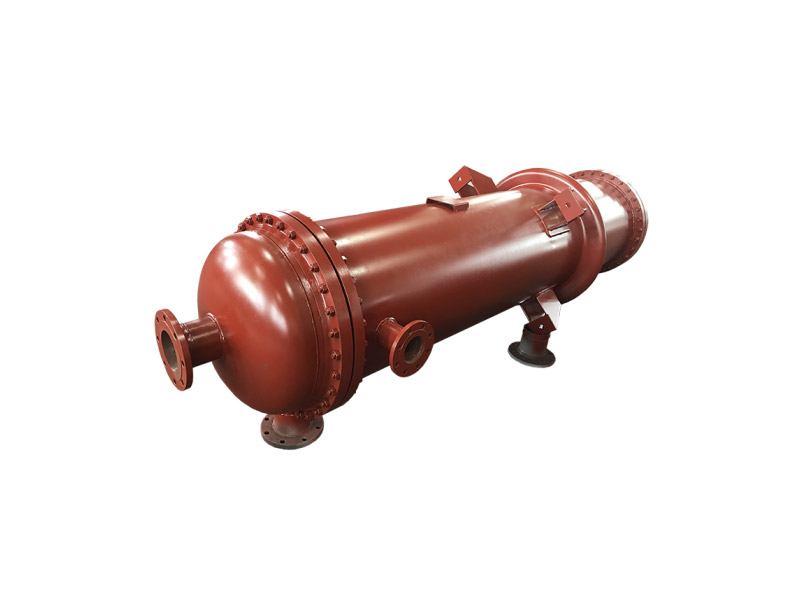

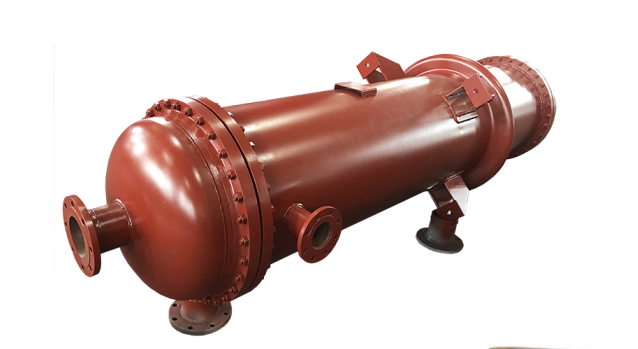

①產品名稱:再沸器
換熱面積:5M2 -200M2
工作壓力:4Mpa以內
材 質:Q345R/S30408
結構形式:臥式
換熱方式:換熱冷卻
介 質:液體或氣體
②再沸器是化工精餾系統的核心設備,其結構與功能如下:


基本結構
1. ?主體結構?:由管束、殼體、汽液分離空間組成,與冷凝器結構相似但功能相反? 。
2. ?關鍵設計?:
l 管束:立式或臥式排列,立式熱虹吸型依賴密度差驅動循環? 。
l 汽化空間:專門設計用于液相到氣相的相變? 。
B、核心功能
1. ?物料分離?:加熱塔底液體(汽化率25%-30%),形成氣液混合物返回分餾塔,維持精餾過程? 。
2. ?能源利用?:通過熱油、蒸汽等熱源優化傳熱效率,降低能耗? 。
3. ?循環系統?:與分餾塔形成熱力學循環,氣相上升參與傳質,液相補充塔底液位? 。
C、類型與特點
l 立式熱虹吸?:傳熱效率高,適合清潔介質。
l 臥式熱虹吸?:緩沖容積大,適合真空操作。

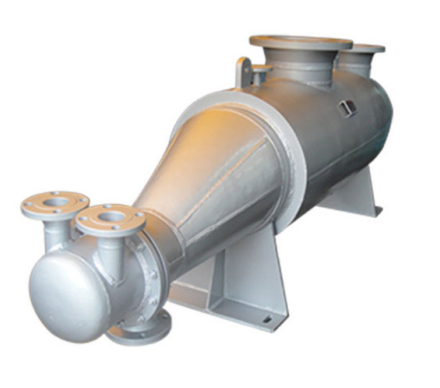

l 釜式?:汽化率可達80%,適合間歇蒸餾。
D、再沸器是精餾系統的關鍵設備,核心作用是通過外部熱源(如蒸汽)加熱塔釜液體至沸騰,產生上升蒸汽流,為精餾段提供氣相驅動力,同時維持塔內氣液平衡所需的能量輸入? ,其性能直接影響精餾效率,需根據工藝要求精確控制汽化率? 。
