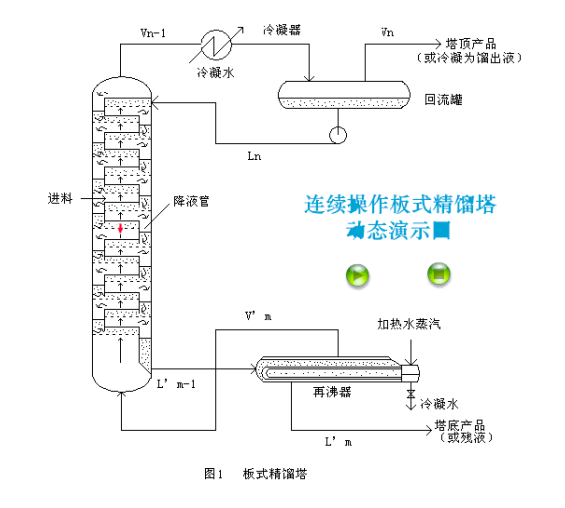

精餾塔,作為精餾過程的核心設備,是一種塔式氣液接觸裝置。它在石油化工生產中發揮著至關重要的作用,不僅廣泛應用于傳質傳熱,更是獲得高純度產品的關鍵。精餾的原理,即利用混合液中各組分的沸點或揮發性差異,通過連續的部分氣化與部分冷凝,實現輕重組分的徹底分離。 精餾塔的主要結構包括再沸器、冷凝器和精餾塔本身。再沸器負責將釜液加熱至沸騰,從而產生上升蒸汽,同時部分釜液被采出作為塔釜產品。塔頂冷凝器則將進入塔頂?shù)纳仙羝M(jìn)行冷凝,冷凝液一部分回流至塔內,另一部分被采出作為塔頂產品。


精餾塔溫度 ?塔內溫度梯度?:塔底至塔頂溫度逐漸降低,對應組分由重到輕。塔頂溫度通常在38-138℃之間,塔底再沸器溫度可能超過300℃(如熱泵精餾不適用高溫工況) 。 ?
核心結構
l 塔體:直立圓筒形容器,內部設置塔板或填料,用于氣液接觸。 ?
l 塔板(板式塔):分為泡罩型、篩板型、浮閥型等,通過多層板式結構促進氣液傳質。 ?
l 填料(填料塔):采用散裝或規整填料(如鮑爾環、波紋填料),提供更大比表面積。
功能與原理
l 傳質傳熱:氣液兩相在塔內逐板接觸,輕組分(易揮發)上升至塔頂,重組分(難揮發)下沉至塔底。 ?
l 參數控制:需調節溫度、壓力、進料量等,確保分離效率。 ? ?
關鍵部件
l 再沸器:加熱塔底液體產生蒸汽,提供上升氣相。 ?
l 冷凝器:冷凝塔頂蒸汽,部分回流至塔內,部分作為產品采出。 ?
l 回流罐:儲存冷凝液,控制回流比。 ?

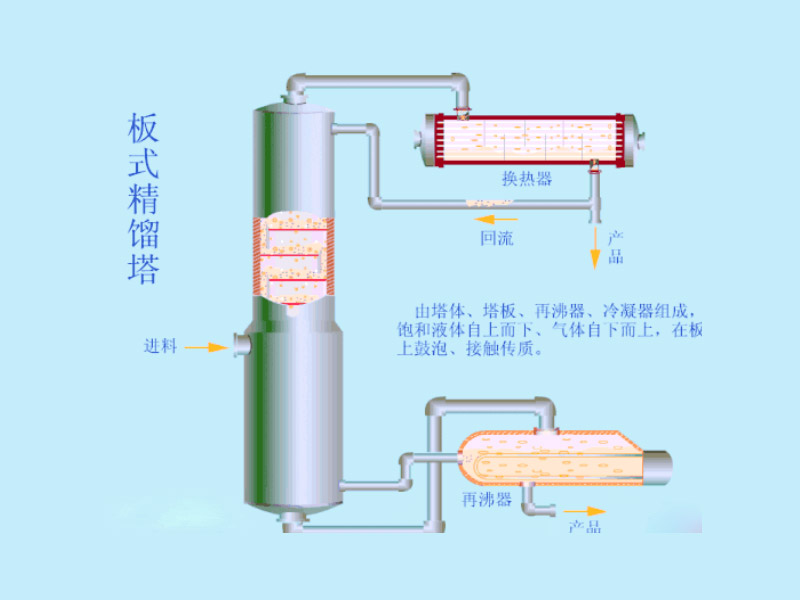

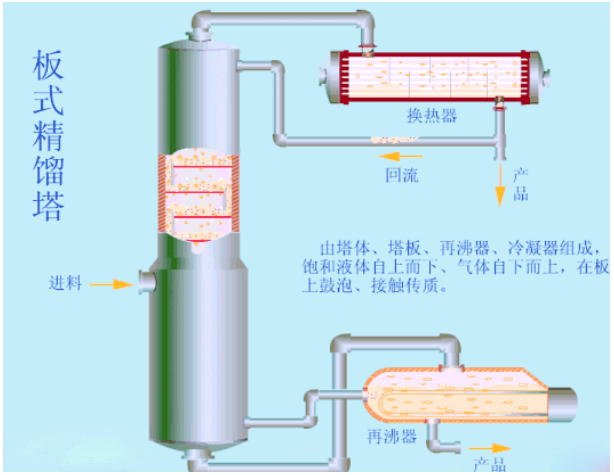

在精餾塔中,塔板是核心部件。塔板上的液相和氣相充分混合接觸,進行傳熱傳質的過程。每一塊塔板都實現氣相和液相的雙向傳質,上升蒸汽在此部分冷凝,下降的回流液則部分氣化。這樣,輕、重組分在逐級塔板中進一步得到分離。每一塊塔板的工作原理都類似于一次蒸餾操作。 此外,精餾塔還可以按照不同的分類方式進行劃分,如板式塔(包括篩板塔、泡罩塔、浮閥塔等)。這些板式塔在圓柱形殼體內按一定間距水平設置多層塔板,液體自上而下流經各層板后從塔底排出,而氣體則在壓強差的推動下,自下而上穿過各層塔板的液層,最終從塔頂排出。在塔內,氣液兩相逐板接觸,進行質熱交換,因此兩相的組成沿塔高呈現階躍式的變化。
精餾塔廣泛用于石油化工、食品、醫藥等行業,分離酒精、溶劑等混合物。
